大功率電磁爐的IGBT如何檢測?

發布日期：2016-10-28 00:00 來源：https://www.gulouchuangxinguangchang.com 點擊：

　因為(wei) 功率大所以一定要用到大功率的IGBT，但是IGBT在調試過程中如何檢測呢?下麵給大家分享一下。

　　1、IGBT可以用萬(wan) 用表進行檢測,檢測前應先將IGBT三隻引腳短路放電,避免影響檢測的準確度。檢測時,首先將萬(wan) 用表置R*10KΩ檔,再用黑表筆接IGBT的漏板d,紅表筆接IGBT的源極s,此時萬(wan) 用表的指針在零位。用手指同時觸一下柵極g和漏極d,此時IGBT被觸發導通,萬(wan) 用表的指針擺向阻值較小的的方向,並能固定指示在某一位置。然後再用手指同時觸及一下柵極g和源極s,這時IGBT被阻斷,萬(wan) 用表的指針回零。如果實測情況與(yu) 上述情況不符,則說明被測IGBT有問題。

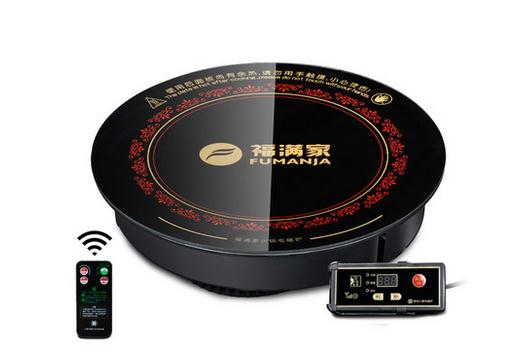

batway必威大功率電磁爐

　　2、檢測IGBT是否含阻尼管,可以采用指針式萬(wan) 用表的R*1K檔來進行檢測,或用數字式萬(wan) 用表的二極管檔來測量PN結正向壓降進行判斷,具體(ti) 操作方法如下示意圖：　

　　3、用指針式萬(wan) 用表測量IGBT的柵極g與(yu) 源極s,漏極d之間的正,反向電阻值,正常時所測電阻值均為(wei) 無窮大。然後用萬(wan) 用表的紅表筆接IGBT的漏極d,黑筆接源極s,若所測值在幾KΩ左右,則表明此IGBT內(nei) 部含阻尼管:若所測電阻值在幾十KΩ左右,則表明在IGBT內(nei) 不含阻尼管。對於(yu) 數字式萬(wan) 用表,正常情況下,IGBT管的d,s極間正向壓降約為(wei) 0.5V。

　　4、用數字式萬(wan) 用表檢測IGBT時,由於(yu) 此管極易受外界電磁場或靜電的感慶而帶電,而少量的電荷就可在極間電容上形成相當高的電壓,將管子損壞。因此在測量應格外小心,並采取相應的防靜電感應挫施。例如測量之前,先把人體(ti) 對地短路後,再去觸摸IGBT的引腳,最好在手腕上接一條防靜電腕帶,使人體(ti) 與(yu) 大地保持等電位,然後插入引腳。
